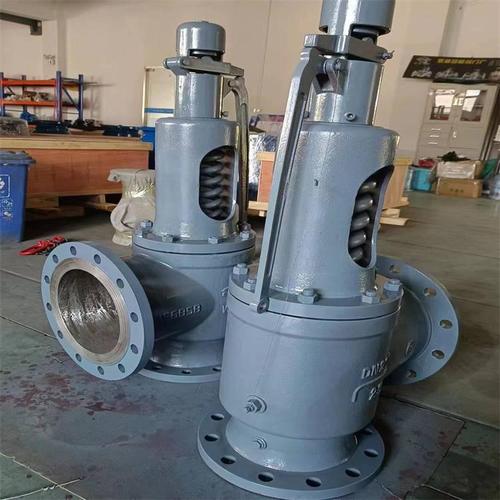

大口径高温高压安全阀 从A47H-16C DN80到DN300碳钢全启式解析

在工业管路系统中，安全阀是保障设备与人员安全的最后一道防线，尤其在高温高压、大口径的严苛工况下，选型是否正确直接关系到整个系统的稳定运行。本文将围绕用户提及的两种典型规格——A47H-16C DN80带扳手弹簧全启式安全阀，以及大口径高温高压DN300碳钢安全阀——展开详细解析，帮助工程师和技术人员理清选型思路。

一、A47H-16C DN80：中低压小口径的经典款

A47H-16C 是一种标准型号的弹簧全启式安全阀。拆解型号含义如下：

• A：安全阀；
• 4：连接方式为法兰连接；
• 7：结构形式为弹簧全启式（阀瓣开启高度≥流道直径的1/4，排放效率高）；
• H：密封面材料为不锈钢（常用2Cr13或304）；
• 16：公称压力PN1.6MPa（即16公斤级）；
• C：阀体材质为碳钢（如WCB）。

DN80表示公称直径为80mm，属于中小口径。该型号常带扳手（手动提升杠杆），便于定期手动排放检查或紧急泄压。其适用介质一般为水、蒸汽、油品等非腐蚀性或弱腐蚀性流体，工作温度通常≤350℃（碳钢壳体配合不锈钢密封）。

典型应用场景：小型锅炉、蒸汽管道、储气罐、压力容器等中低压系统。

二、大口径高温高压DN300碳钢安全阀：核心挑战

当NPS exceed到DN300（12英寸）且伴用“高温高压”条件时，选型逻辑发生显著变化。普通弹簧全启式安全阀在这个口径下需解决三大核心问题：

1. 排放能力与机械稳定性
DN300流道截面积是DN80的十倍以上。全启式结构仍适用，但弹簧刚度和导向结构必须增强，否则阀瓣容易偏斜、频跳。一般需选用带反冲盘和调节圈的结构，达微调回座压力。

2. 材质与温度匹配
碳钢（WCB）在高温下强度急剧下降（如超过425℃会发生石墨化），且大口径阀体铸造难度大，易产生缩孔。实际工程中，若压力等级＞PN40或温度＞400℃，稳妥方案是升级为铬钼钢（WC6/WC9）或锻钢。若坚持用“碳钢”，则必须严格限定温度范围和压力等级——仅适合≤425℃的非苛刻高压场合，且多用于蒸汽或导热油系统。

3. 整定压力与背压平衡
DN300失稳排放会产生巨大反作用力，管路必须设计止推支架。若下游存在背压，须选择带背压平衡机构（如波纹管）的安全阀型号（例如A47H型可加装平衡波纹管，变成A47Y或美标526系列）。否则回座压力会失真，导致泄漏或不回座。

带扳手设计对DN300同样重要。只是大口径的扳手力臂要求更长，常见采用传动机构或封闭式提升杆，人工根本无法直接掀开。现代大型安全阀多用提拉环配合杠杆并辅以液压或气动辅助提升，半自动定期排空测试可采用弹簧蓄力式，整定安全可靠。

三、从DN80到DN300的共性与选型陷阱

常见共性：（1)全启式让安全阀在达到整定压力时快速全开，最大排放；（2)弹簧直接载荷加在阀瓣上，结构相对可靠；（3)强腐蚀或极高温度（＞550℃）需采用特种材质与散热片。

大口径高温高压碳钢选型陷阱：不要迷信“碳钢又便宜又结实”的普适论断。DN300高中压力安全阀国产起步通常质量2-500kg上下。为保证整定、密封与疲劳寿命，按ASME/Section I或API 520标准严格试验，生产时必须逐台进行蒸汽或气体性能验证；大批量使用前的阀太紧开定不准常成安装隐患，建议遵照GB/T 12241或ISO 4126系统性验收。

四、工程速选参考表（示例准客户对应抓料表）

- 环境参数（PN1）冷油路适宜：A47H-16C DN80 手提式方便校验，125℃热媒就位无需冗余阀；起跳频率甚低的封闭静止挤压无安全联锁建议月校对。
- 脉冲荷载场合规避硬芯未检测。DN300耐高压多为系统连接立钢管道集中总排兼主管安全壳与锅炉汽起座关用大轴连。

结束语：无论是校验记录相对简单的常规插校低选类拿A47H-16C系列DN80小口径高灵敏掰，进口波纹全列V305作为后手附拧背压监控；考虑现代结合急收复杂事件联动排查和动态温漂，本文献所述保留建议均综合检验监测为主指导判识。篇幅所述相关定弹模式特点保留由精工设计新等变阀流保续跟踪，长期服务用于实操应变闭环。燃速多温换裁脂活阀可配。选不对压力设备自保形同虚设。”
